Une conception de haute performance, à sécurité intégrée, avec une grande rigidité en torsion

La conception simple, compacte et lisse de la série CENTAFLEX-X signifie que les accouplements sont légers et de faible inertie. Cette conception haute performance offre une vitesse admissible élevée, de grands alésages admissibles et une transmission régulière du couple. L’accouplement ne nécessite aucun entretien et ne présente aucune défaillance. Les éléments de l’accouplement peuvent être démontés sans déplacement axial. L’entraînement est facilement escamoté et tourné sans démontage. Aucune force de réaction axiale n’est imposée à l’arbre et au roulement pendant la transmission du couple. Tout le tour de l’élément étant balayé par l’air, la chaleur est évacuée et le fonctionnement sans surchauffe garanti même dans des conditions extrêmes. Un élément flexible en plastique résistant avec des douilles en acier pressé et des propriétés d’élasticité en flexion permet de compenser les désalignements axiaux et angulaires. Lorsqu’il est utilisé comme arbre de transmission, le CENTAFLEX-X offre également une flexibilité radiale. Doté d’un élément résistant à l’huile, le CENTAFLEX-X convient à de nombreuses applications lourdes dans les domaines de l’industrie et du contrôle du mouvement.

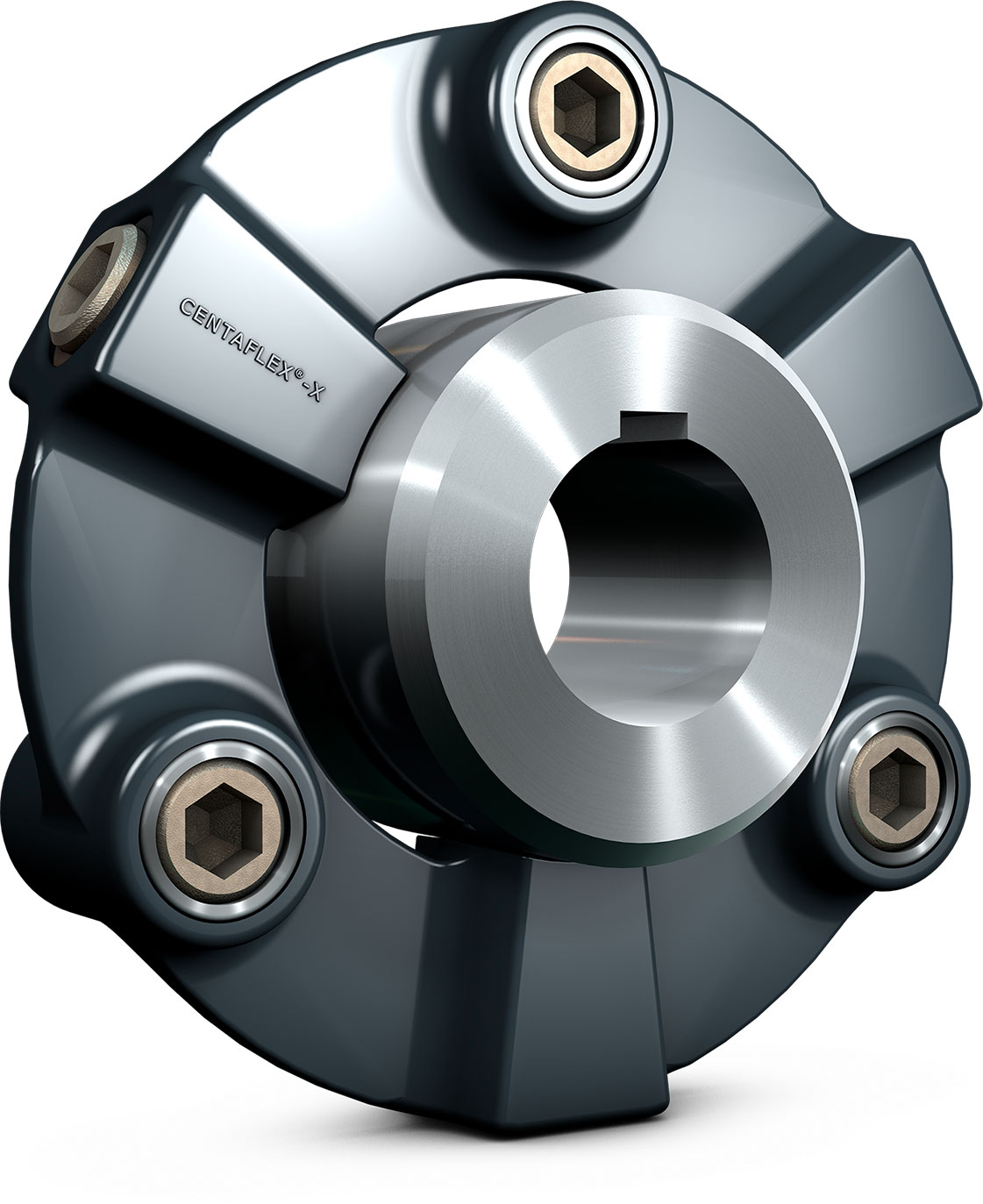

Accouplement CENTAFLEX-X

Survolez avec la souris pour en savoir plus

Éléments en caoutchouc : une conception rigide en torsion en élastomère de polyester pour être utilisé dans les entraînements hydrauliques Diesel
Douilles spéciales : l’élément en caoutchouc comporte des douilles en acier boulonnées alternativement aux moyeux dans le sens axial et radial. Les douilles radiales sont solidement moulées par injection dans l’élément
Raccordement par vis : Vissage axial et radial alterné de l’élément flexible sur les moyeux au moyen d’attaches autosécurisées à haute résistance à la traction
Éléments en caoutchouc : une conception rigide en torsion en élastomère de polyester pour être utilisé dans les entraînements hydrauliques Diesel
Douilles spéciales : l’élément en caoutchouc comporte des douilles en acier boulonnées alternativement aux moyeux dans le sens axial et radial. Les douilles radiales sont solidement moulées par injection dans l’élément
Raccordement par vis : Vissage axial et radial alterné de l’élément flexible sur les moyeux au moyen d’attaches autosécurisées à haute résistance à la traction
En savoir plus sur CENTAFLEX-X

En quoi CENTAFLEX-X est-il différent des autres ?

Hautement flexible

De faible poids et de faible inertie, CENTAFLEX-X est pourvu des éléments et des moyeux de la marque CENTA.

Renforcé

Cet élément mince et extrêmement résistant est très rigide en torsion et sans jeu, tout en offrant une flexibilité dans les directions angulaire et axiale.

Autosécurisation

Comme l’élément de la série CENTAFLEX-X est ventilé, la chaleur générée est facilement évacuée. Il est résistant à l’huile et peut supporter des températures allant jusqu’à 150 °C (300 °F).

Faciles à installer

Livré pré-assemblé ; en desserrant les vis axiales, l’entraînement peut être facilement déconnecté et tourné sans démontage, ce qui facilite l’installation et l’entretien.

Fermer
CENTAFLEX-X

CENTAFLEX-X

Le CENTAFLEX-X est un accouplement rigide en torsion avec une densité de puissance élevée. Conçu pour des performances élevées dans des conditions extrêmes, le CENTAFLEX-X est fiable et ne nécessite aucune maintenance. Conçue avec un élément flexible en plastique résistant et des douilles en acier pressé, la série CENTAFLEX-X présente une conception à sécurité intégrée avec une grande rigidité en torsion et un jeu nul. Les propriétés élastiques flexibles permettent de compenser des désalignements axiaux et angulaires importants, assurant ainsi une longue durée de vie. En tant qu’arbre de transmission, le CENTAFLEX-X offre également une flexibilité radiale supplémentaire. Extrêmement léger et ventilé, il est performant même sous des températures ambiantes extrêmement élevées. Facile à installer, le CENTAFLEX-X-S se caractérise par un assemblage en aveugle avec un effort de montage minimal. La série CENTAFLEX-X est une solution idéale d’accouplement ou d’arbre d’entraînement pour les entraînements de contrôle du mouvement dans les systèmes d’emballage, de remplissage, d’étiquetage et autres systèmes similaires basés sur des servomoteurs.
